Esta orden de Enfocus PitStop permite comprobar si la longitud de los elementos vectoriales afectados cumple una condición determinada por el usuario (ser mayor, menor, igual que… etc.). Si no se ha seleccionado ningún vector previamente, la comprobación afectará a todos los vectores presentes en cada página.

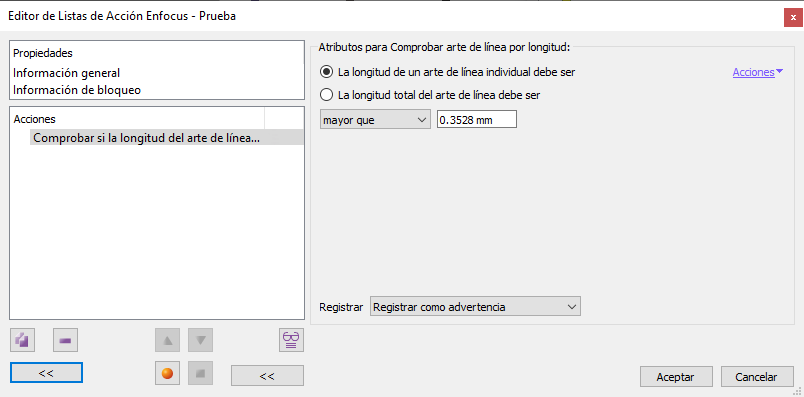

Hay dos formas de comprobación:
- "
La longitud de un arte de línea (trazado) individual debe ser": En este caso, la condición se comprobará individualmente contra cualquier trazado o subtrazado (es decir: un trazado que forma parte de un trazado compuesto) que se haya seleccionado (o en cada página). - "
La longitud total del arte de línea (trazado) debe ser": En este caso, la condición se comprueba contra todos los trazados seleccionados (o en la página); es decir: La suma del conjunto entero de trazados.
Advertencia: En ambos casos, lo que se comprueba es la longitud real del trazado, no sólo su longitud en los ejes X e Y. No importa si un trazado está cerrado o abierto.
Si no se cumplen las condiciones seleccionadas, PitStop generará un informe y el PDF se marcará como se elija en la zona "Registrar" para su procesado posterior.
Por ejemplo, si pedimos: "La longitud de un trazado (individual) debe ser menor de 3 mm." y hay algún trazado que sea mayor, se considera que la condición se incumple.
